美国的出口管制封锁了先进制程,但中国芯片公司正在从另一个方向破局。

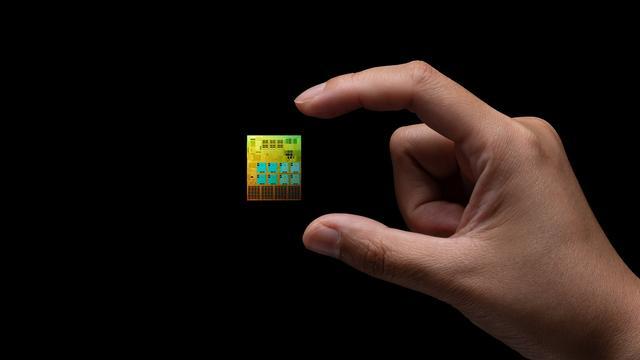

2026年7月13日,成立仅两年的中国芯片初创公司东方算芯在上海高调亮相,发布了旗舰处理器DF1000,并将其定位为英伟达AI芯片的竞争者。这款芯片采用14纳米工艺制造,与英伟达最新产品动辄4纳米以下的制程相比,工艺差距肉眼可见。但东方算芯的创始人魏绍军在发布会上说得坦率:"我们必须走出一条属于我们自己的道路,这条路不能是被动地在别人设定的框架内追赶。"
这句话,是当下中国整个芯片行业处境的缩影,也是理解DF1000这款产品的关键。
绕开限制,从架构下手
美国自2022年起对中国实施的半导体出口管制,已经历经多轮收紧。英伟达专门为中国市场降级推出的A800和H800芯片相继被禁,最新的B系列产品更是从未合法进入中国市场。这套管制体系的核心逻辑是:通过限制先进制程芯片和制造设备的出口,让中国AI算力长期落后于美国。
东方算芯的回应,是干脆放弃在制程上追赶的思路,转而从芯片架构层面重新设计。
DF1000的核心技术路线有两个支柱。第一个是"软件定义计算",芯片能够动态重新分配计算和数据流资源,根据不同的工作负载实时调整内部架构配置,而不是依赖固定的硬件流水线。第二个是"3D堆叠近存计算",通过DRAM与逻辑芯片的晶圆级混合键合,将内存垂直堆叠在处理核心之上,大幅缩短数据传输路径。
后一项技术尤其值得关注。现代AI计算的瓶颈,往往不是计算速度本身,而是数据在处理器和内存之间来回搬运的速度,也就是所谓的"内存墙"问题。英伟达的H100之所以能够在AI训练上表现出色,很大程度上得益于其高带宽显存(HBM)的配置。东方算芯选择用3D堆叠的方式,把内存物理上移到处理器旁边,这在逻辑上是一条攻克内存墙的有效路径。
按照发布会公布的数据,DF1000的BF16浮点运算性能达到520 TFLOPS,内存带宽6.4 TB/s,芯片间通信带宽900 GB/s。该公司宣称已具备量产条件,预计年底前开始出货,并规划了DF2000和DF3000两代后续产品,目标分别对标英伟达H200和B300。
数字之外,真正的挑战在哪里?
发布会上的性能数字固然醒目,但行业观察者更关注的是另外几个问题。
第一,良率。将多个硅层垂直键合是一项高难度工艺,任何一层出现缺陷都可能导致整颗芯片报废,良率控制直接决定量产成本。魏绍军在发布会上罕见地主动承认了这一点,称堆叠多层硅的确会降低制造良率,这是整个行业面临的挑战,不只是东方算芯的问题。
第二,生态系统。芯片的竞争力,从来不只是硬件性能的比拼,软件生态同样至关重要。英伟达多年来通过CUDA牢牢绑定了全球AI开发者社区,这是其护城河中最难逾越的部分。东方算芯为此推出了开源软件栈CAAP,支持主流开发框架,并提供针对其硬件的定制编程接口,但从零构建开发者生态需要时间,也需要大量实际部署案例来验证。
第三,独立性。东方算芯强调"全国产供应链",背后有国有投资基金以及与小米、京东、云锋资本相关的风险投资背书。但国内在14纳米以下先进制程的制造能力依然有限,DF1000选择14纳米在很大程度上正是为了规避这一制约。未来更高性能的产品能否实现真正意义上的自主可控,仍然存在不确定性。
东方算芯的出现,并非孤立现象。中国AI芯片赛道近年来涌现出寒武纪、沐曦、摩尔线程等一批玩家,路线各异但目标一致:在英伟达无法进入的市场里争夺份额。在出口管制持续收紧的背景下,"架构创新"正在成为这个行业的共同关键词,也成为一场被迫开始、却可能产生真实价值的技术探索。
14纳米能不能打败4纳米,答案尚不确定。但有一点是清楚的:当制程这条路被封死炒股投资系统,芯片的战场就转移到了架构、封装和软件,而这场新的战争,才刚刚开始。
